世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能
亚洲环保网 宋超 / 时间:2018-09-25 10:46:54

  据亚洲环保网微信公众平台2018年9月21日讯 在水处理领域,德国世浦泰集团(Supratec Group)代表着先进、可靠和节能的环保技术,并在德国已有40多年的历史,目前在全球已拥有超过5000个污水处理应用案例。世浦泰集团在中国水务领域提供投资、研发、设计、设备制造、工程建设和运营维护于一体的成套解决方案。由于在德国和中国均拥有专业且经验丰富的技术、生产及运营团队,并始终致力于将国际一流水平的技术、设备和适应中国国情的工艺解决方案相结合,可为各地政府、乡镇、企业提供一体化、定制化的最佳水务解决方案。
  世浦泰集团(中国)总部位于上海,欧洲业务总部1974年成立,位于德国锡门亨斯雷克(Simmern/Hunsreuck),并于中国、德国、法国和荷兰设有制造基地,是以德国先进的污水处理技术、实施工艺和核心设备为依托的全方位一站式水处理服务提供商。
  世浦泰MBR膜德国制造基地拥有MBR膜全自动生产线(德国工业4.0),是欧洲最大MBR膜制造基地之一,年产500万平方米平板膜,年产200万平方米中空纤维膜(年底投产)。
  世浦泰污水处理的先进可靠核心设备——高效节能曝气系统采用世界领先的高效节能型板式 MF650 微孔曝气系统;节能板式曝气器已经是德国市场节能降耗的最主流产品;高效节能板式曝气系统可将污水处理厂使用能耗降低20~25%。


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

中空纤维膜与传统平板膜的优缺点比较


  世浦泰MBR超滤平板膜组系统——领先一代的新型平板膜具有的特点包括抗污堵超滤平板膜;长寿命,无中空纤维膜的易断丝问题;装填密度高、占地面积小;擦洗气量小、运行费用低。

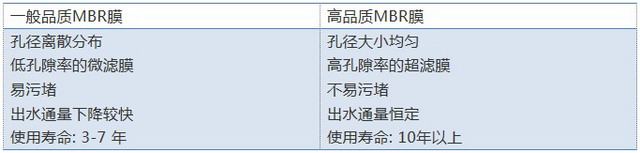

  在MBR膜品质的关键因素方面,孔径大小及孔径均匀性决定MBR膜抗污堵的能力和使用寿命;孔隙率决定膜通量。

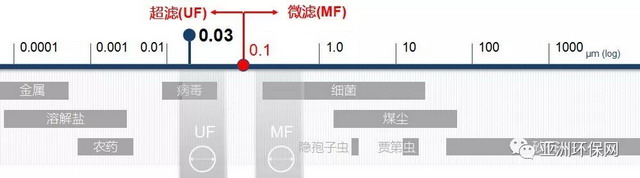

  膜的孔径方面:


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能


  超滤(UF)膜:0.02~0.08μm,德国、美国等膜制造商,通量大且不易污堵,使用寿命长,所需刷洗气量减少。
  微滤(MF)膜:0.2~0.8μm,易污堵,要求刷洗气量大,寿命短。
  MBR膜对比(与微滤膜电镜及与其它超滤膜电镜扫描照片对比):


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

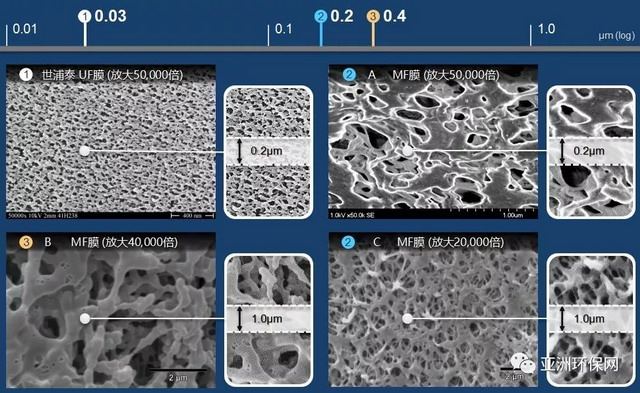

与微滤膜电镜扫描照片对比

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

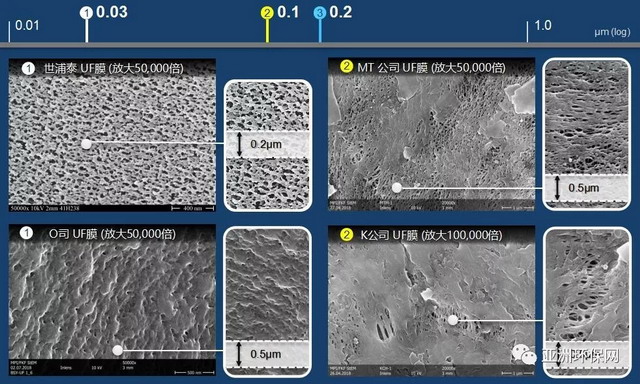

与其它超滤膜电镜扫描照片对比

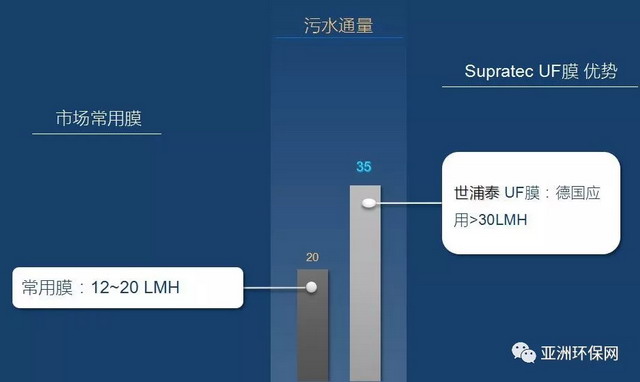

  MBR膜比较(市场常用UF膜与世浦泰UF膜比较):


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

高品质MBR膜,同样/近似的品质,价格有竞争力

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

最高超滤膜孔隙率之一,孔径均匀

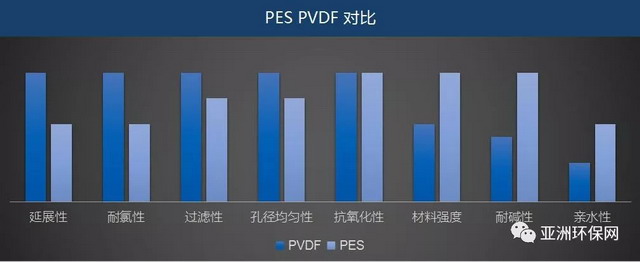

  MBR膜两种主流材料——PES与PVDF比对:


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

MBR污水处理:均可; pH波动大:PES; 氯洗清洁:PVDF


  世浦泰MBR超滤平板膜工艺应用案例介绍
  案例1:安徽某工业园区污水处理厂新建工程
  该厂总处理规模6万吨/天,一期规模为1.5万吨/天,对工业园区污水进行处理,出水标准达到准地表四类水标准,采用Supratec MBR超滤平板膜及节能板式曝气设备。


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

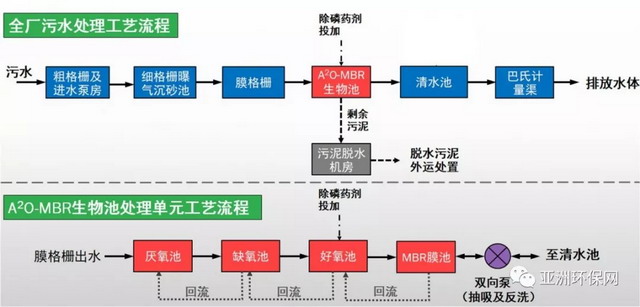

工艺流程图

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

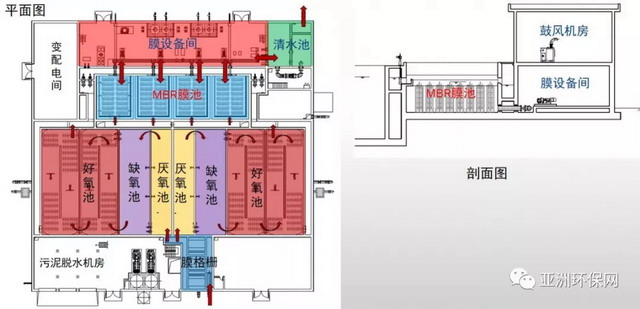

A2O-MBR生化池布置图

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

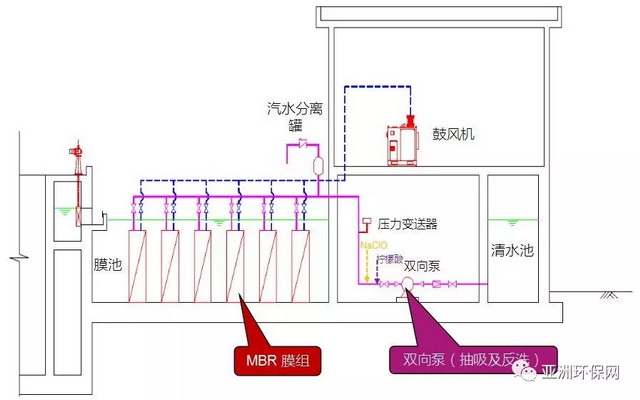

MBR膜系统

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

MBR膜池(未曝气)

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

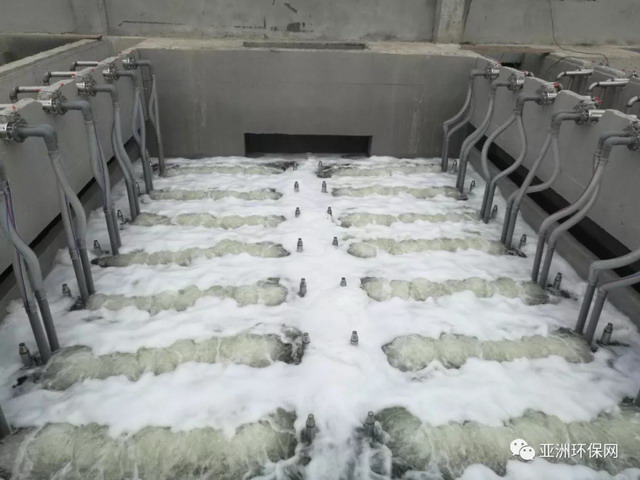

MBR膜池(曝气)


  案例2:四川某城市污水处理厂提标扩能工程
  设计处理量:从5万吨/天提高至8万吨/天;
  设计出水标准:从一级B标准提标至岷沱江流域排放标准(准地表四类水)


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

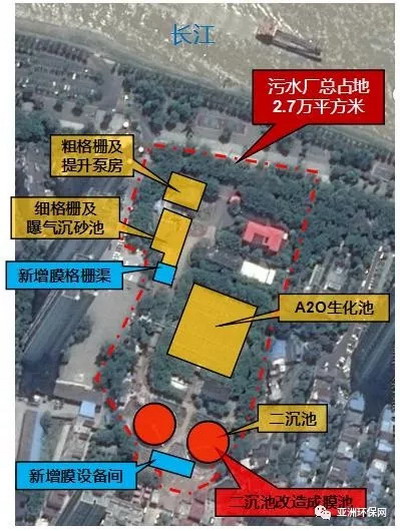

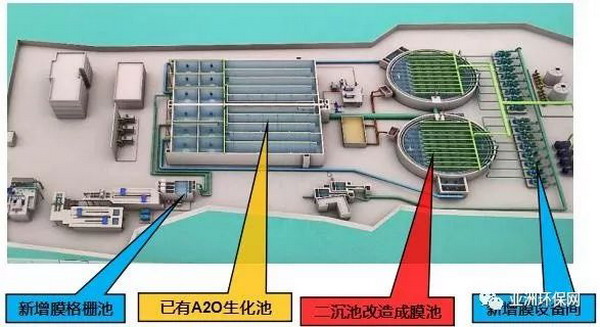

二沉池改造成MBR膜池

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能


  采用节能板式曝气系统及MBR滚动曝气运行方式,实现在设计处理量时全厂的运行吨水电耗小于0.4kwh。吨水占地面积0.34平方米。


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能


  准地表四类水出水标准要求下的MBR工艺与反硝化深床滤池工艺对比

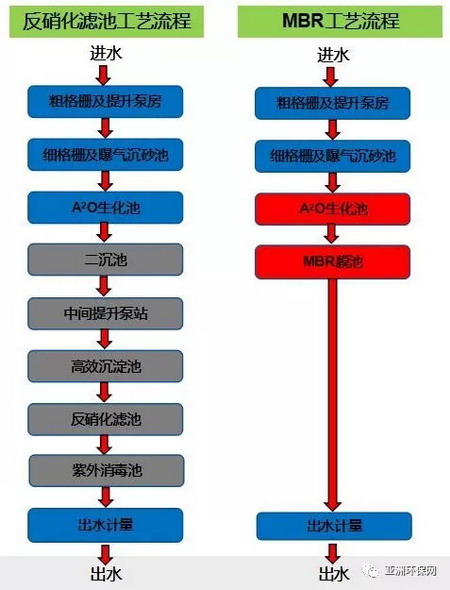

  1、工艺流程对比(出水准地标四类水,以某6万立方米/日城市污水厂为例)


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能


  MBR工艺中,MBR膜池替代了传统的二沉池,并兼有深度处理的功能,替代了高效沉淀池及反硝化滤池。
  MBR工艺中,生物池的污泥浓度可达8000~12000mg/L,而传统工艺生物池的污泥浓度一般为2500~4500mg/L,MBR工艺的生化池池容可比传统工艺缩小一半,节约占地面积。


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

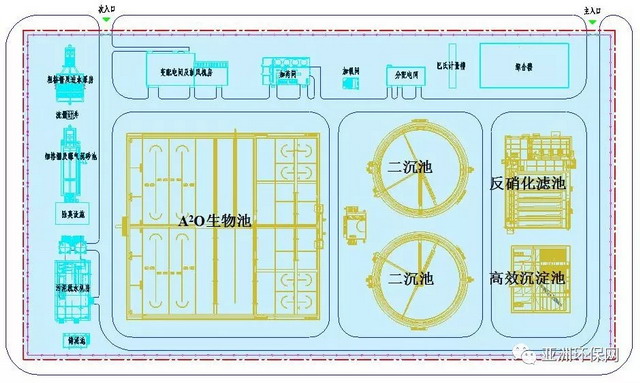

反硝化滤池工艺总图

世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能

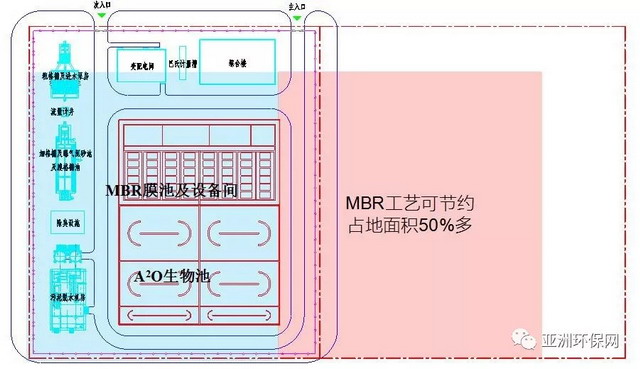

MBR工艺总图


  采用MBR工艺的污水厂比深度处理采用反硝化滤池工艺的污水厂占地面积节约50%多。

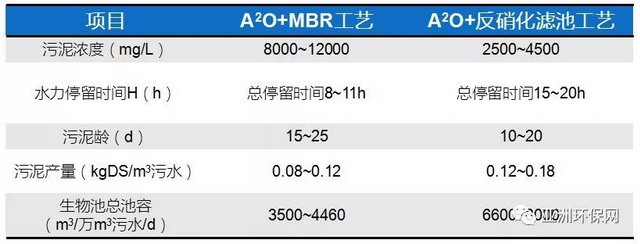

  2、技术参数对比


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能


  MBR工艺生物池污泥龄长、污泥负荷低、污泥产率低、池容和占地更小。

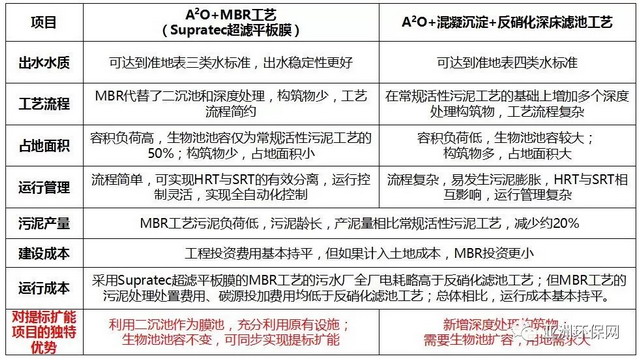

  3、总结比较


世浦泰超滤平板膜及MBR工艺运用于城镇污水厂提标扩能


  〔供稿:世浦泰集团(中国)总部  白海龙〕
