欢迎访问中国膜工业协会官方网站!

热门标签:
海水淡化企业 原膜
科技动态
Technology News
稳定的聚多巴胺涂层应用于锂离子电池隔膜改性的研究
《高分子科学》微信公众号 / 时间:2019-07-22 10:21:20

  据高分子科学微信公众平台2019年7月22日 锂离子电池凭借其高能量密度、长寿命和无记忆效应等优点已被广泛地应用于各种便携式电子设备和动力装置。隔膜作为锂离子电池的重要组成部分,其主要作用是传输离子和隔离电子,这对电池的充放电性能及安全性至关重要。虽然至今商品化锂离子电池隔膜材料仍主要采用聚烯烃,但是这类隔膜的低表面能和强疏水性导致其与电解液之间较差的浸润性和较低的吸液率,从而使得其电导率不高。为了解决这些问题,基于贻贝仿生化学的表面改性技术已经广泛地应用于提高聚烯烃类隔膜的性能,并取得了巨大的成功。然而,聚多巴胺的沉积时间长,涂层在极性有机电解液中的稳定性差,并且被电解液洗脱的聚多巴胺颗粒会影响锂离子的迁移速率,这些问题都限制了贻贝仿生化学在电池隔膜领域中的发展。
  基于上述背景,浙江大学高分子系聚合物分离膜及其表界面工程课题组(浙江大学高分子系徐志康教授课题组)采用前期开发的聚多巴胺快速沉积方法,以CuSO4和H2O2作为氧化剂,制备了聚多巴胺涂层改性的聚丙烯电池隔膜,研究了其耐有机电解液性(图1)、热稳定性(图2)、表面润湿性和电解液吸收率(图3)以及涂层均匀性(图4),结果表明这些关键性的性能都优于传统聚多巴胺改性的隔膜。受益于隔膜性能的提升,CuSO4/H2O2氧化多巴胺改性的隔膜在5C放电速率下的放电容量高达73.9 mAh·g-1 (图5),远高于传统聚多巴胺改性的隔膜,并展现出优异的循环性能。


稳定的聚多巴胺涂层应用于锂离子电池隔膜改性的研究

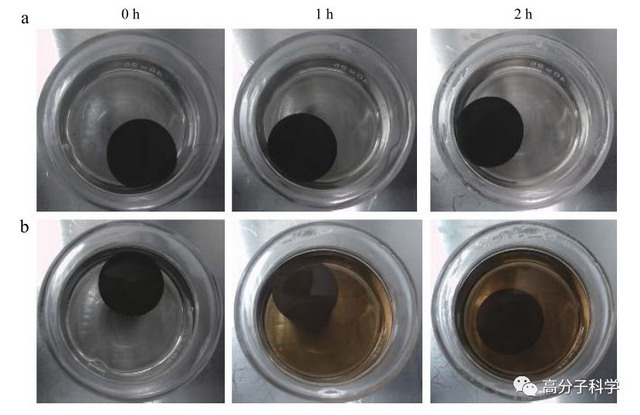

图1.不同方法制备聚多巴胺涂层改性隔膜的耐电解液性:(a) CuSO4/H2O2作为氧化剂;(b)空气氧化法


稳定的聚多巴胺涂层应用于锂离子电池隔膜改性的研究

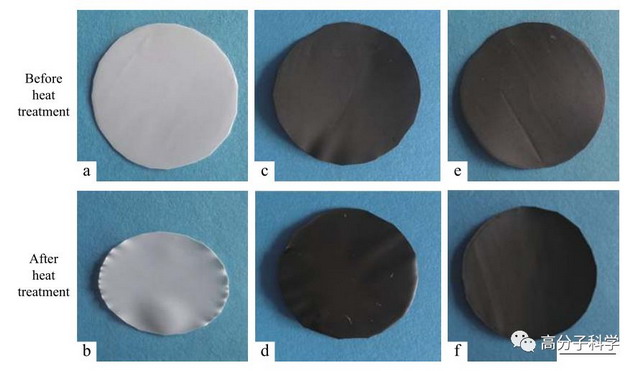

图2.不同聚丙烯隔膜的热稳定性(150℃): (a、b) 未改性的隔膜;(c、d) 空气氧化多巴胺改性的隔膜; (e、f) CuSO4/H2O2氧化多巴胺改性的隔膜


稳定的聚多巴胺涂层应用于锂离子电池隔膜改性的研究

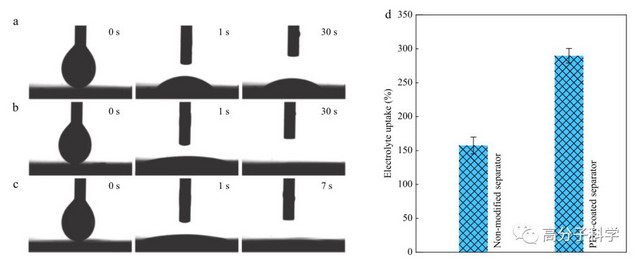

图3.不同聚丙烯隔膜的电解液接触角:(a) 未改性的隔膜;(b) 空气氧化多巴胺改性的隔膜;(c)CuSO4/H2O2氧化多巴胺改性的隔膜;(d) 不同聚丙烯隔膜的电解液吸收率


稳定的聚多巴胺涂层应用于锂离子电池隔膜改性的研究

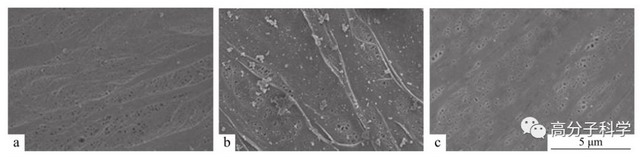

图4.不同聚丙烯隔膜的表面形貌:(a) 未改性的隔膜;(b) 空气氧化多巴胺改性的隔膜;(c) CuSO4/H2O2氧化多巴胺改性的隔膜


稳定的聚多巴胺涂层应用于锂离子电池隔膜改性的研究

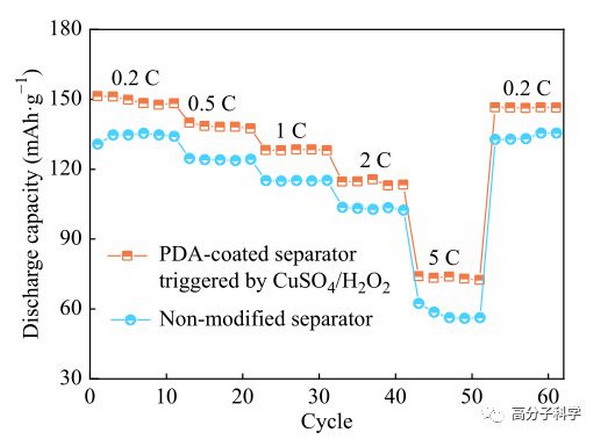

图5.不同方法制备聚多巴胺涂层改性隔膜组装的电池在不同放电速率条件下的放电容量


  张超博士是该论文的第一作者,伍广朋研究员和徐志康教授为通讯作者。该项工作得到国家自然科学基金(No. 21534009)和浙江省自然科学基金(No. LZ15E030001)的资助。
  该工作即将发表于Chinese Journal of Polymer Science,2019年第10期“The 100th Anniversary of the Birth of Prof. Shi-Lin Yang”专辑内。
