高分子科学前沿4月19日讯：近半个世纪以来，薄膜复合反渗透膜一直是海水淡化和水净化的黄金标准技术。聚酰胺薄膜复合逆渗透（TFC-RO）膜因其优异的分离效率已成为海水淡化和废水回用的首选技术。这些膜通过界面聚合法制备，但此法会造成膜表面粗糙，易吸附污染物。尽管氧化剂可减少生物污染，但聚酰胺膜在氯存在下易受损。因此，工业水处理需通过昂贵的预处理步骤（如混凝、添加防结垢剂、消毒和除氯）来保护膜。近期尽管出现了耐污染和耐氯膜，但其淡化性能不如聚酰胺膜。一种特例是在PES基材上形成的聚酯选择性层，显示出良好的耐氯性和淡化能力，但在pH 8.0以上易水解。开发能避免预处理的坚韧膜将显著降低淡化成本和环境影响。

为了解决这些问题南京理工大学张轩教授课题组、东北师范大学王宪泽副教授和耶鲁大学Menachem Elimelech教授采用共溶剂辅助界面聚合法，使 3,5-二羟基-4-甲基苯甲酸与三甲酰氯发生反应，从分子角度设计了一种聚酯薄膜复合反渗透膜。这种聚酯膜具有很强的透水性，对氯化钠和硼有很高的抵制作用，并且完全耐氯。与聚酰胺膜相比，超光滑、低能耗的膜表面还能防止污垢和矿物结垢。这些膜通过进一步优化水-盐选择性，为大大减少海水淡化的预处理步骤提供了一条途径，从而对聚酰胺膜构成越来越大的挑战。相关成果以“More resilient polyester membranes for high-performance reverse osmosis desalination”为题发表在《Science》上，第一作者为姚宇健博士，姚宇健在2022年1月份就已经博士毕业，并在4月份进入清华大学化学系做博后，这个工作在他博士毕业两年后才发表。

聚酯膜的分子设计

通过在3,5-二羟基-4-甲基苯甲酸（DHMBA）单体中加入甲基来利用空间位阻延缓水解，作者制造了完全耐氯的聚酯反渗透膜。甲基提供空间位阻，阻止酯键在碱性条件下水解。通过模拟计算，作者证实了这一点：与DHBA相比，DHMBA的立体阻碍使得酯键对羟基攻击更稳定。进一步的密度函数理论（DFT）模拟表明，DHMBA的化学惰性高于DHBA，因其空间位阻降低了酚类基团的亲核性。采用共溶剂辅助的界面聚合工艺，在PES基底上形成聚异酞酸酯选择性层，实现了高稳定性和优良的水盐选择性。

膜的表征及海水淡化性能

作者对制备的聚酯TFC-RO膜（DHMBA膜）进行了表征，确认了其表面无缺陷且具有超过92%的交联密度，表明形成了稳定的聚酯结构。通过扫描电子显微镜和原子力显微镜观察，发现膜表面平滑，粗糙度低于传统聚酰胺膜。原子探针和其他技术进一步证实了膜的均匀性和适宜的厚度。与市面上的商业膜相比，DHMBA膜在淡化性能上表现更优，尤其是在盐排斥率和水通量方面。此外，它在去除硼方面的表现优于当前技术，显示出在不同条件下保持高去除率的能力，这可能与其特有的化学和电荷特性有关。

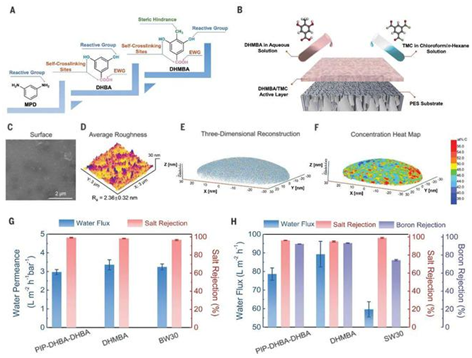

图 1. 聚酯 RO 膜的设计、制造过程和海水淡化性能

小结

作者已证明聚酯反渗透膜具有优异的水盐选择性、硼排斥性以及抗氯、抗结垢和抗矿物结垢性能。共溶剂辅助 IP 工艺增强了水反应物向有机相的扩散，从而形成了无缺陷的选择性层，具有很高的脱盐性能。与商用聚酰胺海水反渗透膜相比，这种膜的表面要光滑得多，这可能是其结垢和结垢倾向较低的原因。具有高度交联结构的全芳香族聚酯赋予了膜在 0 到 9 的 pH 值范围内的抗氯性和水解稳定性。由于作者的膜制造工艺与传统 TFC 膜的制造工艺相似，因此有可能调整现有的工业生产线，扩大制造规模。（本刊有删节）详情见高分子科学前沿公众号
